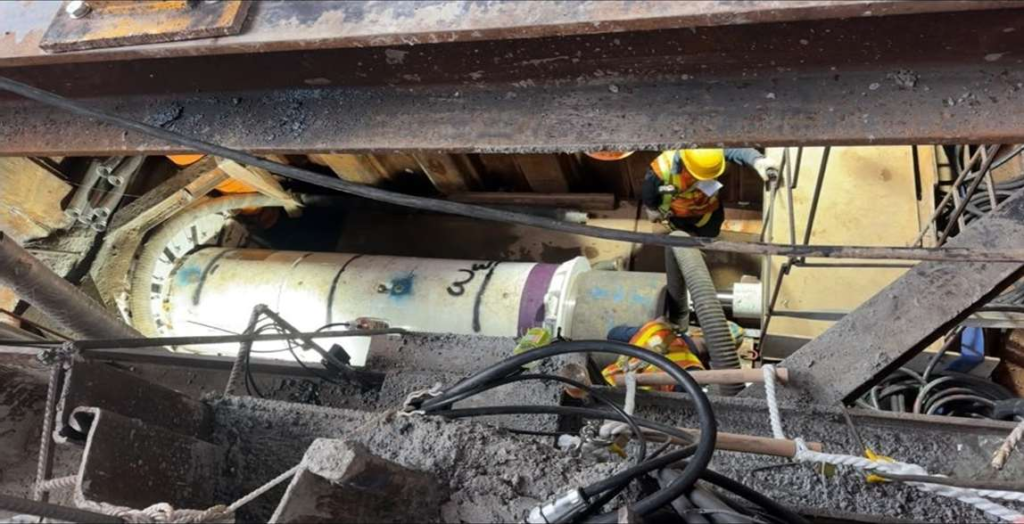

迷你隧道掘進機（MTBM）
管道頂進法
LIMITED SPACE
UNLIMITED POSSIBILITIES

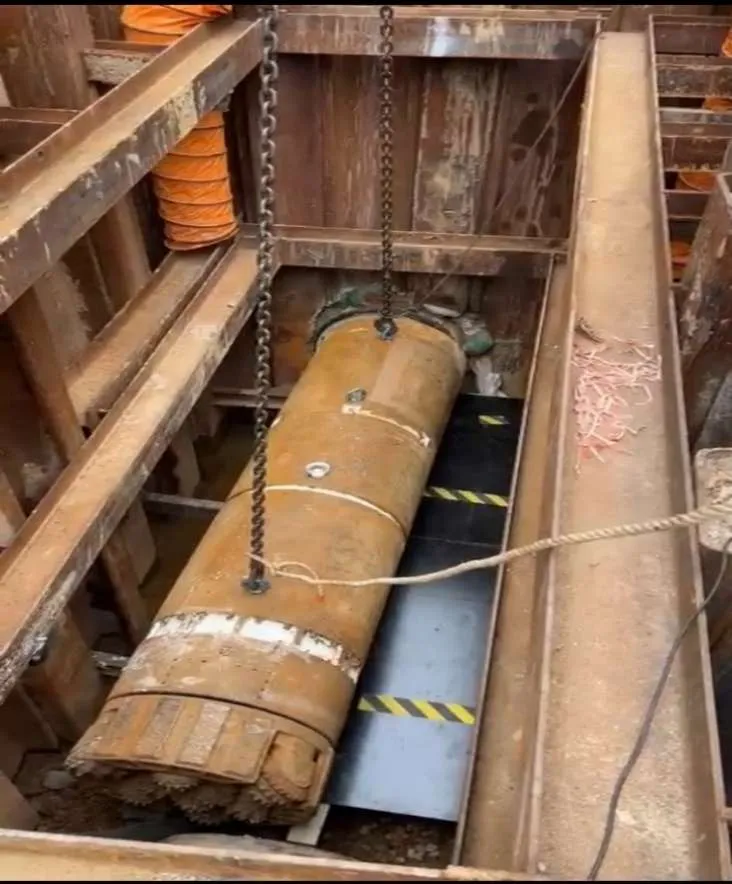

迷你隧道掘進機（MTBM），通常也叫微型隧道機，是一種小型、遙控操作的挖掘機，我司可提供直徑一般在 550-850 毫米之間。這些機器在城市環境中非常實用，工作地盤面積範圍相對一般傳統要 求較小。
微型隧道鑽掘機（Mini TBM / Micro TBM）是專門為狹小空間設計的，主要用來鋪設地下管線（像是水管、污水管、電纜）或短距離隧道。它的核心特點包括：地表干擾很小：採用免開挖技術，不需要大面積挖路，能避開地面交通和日常活動。機動性超高：機身輕巧、結構緊湊，適合在超小直徑的空間裡組裝和操作。適應性強：可以依不同地質更換鑽頭，靈活應對軟土、硬岩或混合地層。精準度高：擁有很棒的導向系統，能確保管線沿預定路線精準前進。
Mini TBM 特點
微型隧道掘進機（Mini TBM / Micro TBM，簡稱 MTBM）主要用於城市地下管線鋪設、地下水道、電力及電信管道等狹窄空間的施工。相較於傳統大型TBM，它的核心特點是管徑小、完全遠端操控，並常採用「頂管法」（Pipe Jacking）施工。
MTBM 工程技術參數表⭐
| 規格項目 (Parameter) | 數值與詳細說明 (Specification Details) |
| 機器直徑範圍 (Diameter Range) | 550mm 至 850mm |
| 主要應用管線 (Primary Utilities) | 地下水管、污水管、電纜套管、雨水渠 |
| 適用地層 (Applicable Geology) | 軟土、黏土、砂礫層、硬岩及複合地層 (Soft soil, hard rock, mixed layers) |
| 施工特點 (Construction Type) | 免大面積挖路、微型掘進、導向頂管 (Trenchless Pipe Jacking) |
| 地表影響 (Surface Impact) | 對地面交通與日常活動干擾極小 (Minimal disruption to traffic) |
迷你隧道掘進（MTBM）應用領域✅️
- 市政污水及雨水排水系統：進行中型管徑重力流排水管道的精密鋪設。
- 自來水供水主幹管網：穿越交通幹道鋪設地下給水管道。
- 高壓電纜及電訊管道：為城市電力網與光纖基礎設施提供安全護套管鋪設。
- 穿越繁忙道路與軌道下方：在免封路、不破壞地面結構前提下進行橫跨式管道施工。
- 人口稠密區與狹窄街道管線更新：於空間受限的市區環境高效推進工程。
迷你隧道掘進機（MTBM）常見問題❓️
迷你隧道掘進機（MTBM）適合處理岩石地層嗎？
非常適合。合燊工程的 MTBM 設備具備高適應性，可根據地盤實際地質（如軟土、風化岩或堅硬花崗岩）更換專用的岩石滾輪刀盤或硬質合金鑽頭，確保在地質複雜的環境下順利推進。
MTBM 頂管法與傳統開挖溝槽（Open Trench）相比，有何主要優勢？
傳統開挖需要大面積切割路面、挖溝並進行臨時交通改道，成本高昂且影響民生。MTBM 為免開挖技術，僅需發射井與接收井，能維持地表交通順暢，大幅縮短整體施工週期並減少環境廢棄物。
MTBM 可鋪設哪些直徑的管道？
我們配備的迷你隧道掘進機專為 550mm 至 850mm 直徑範圍的中型地下管道設計，特別適合市政水務與電力電纜工程。
