導向螺旋鑽掘工程
LIMITED SPACE
UNLIMITED POSSIBILITIES
導向螺旋鑽掘機放置在發射坑的推進牆之間，並設定好線路與標高。
導向棒會被向前推，並透過方向頭保持在正確路線上，方向頭由經緯儀攝影機監控。
當方向頭到達接收坑時，導向棒會用來保持螺旋鑽進的路線正確。
最後，黏土頂管會被推進鑽孔中。
範圍
管徑從 80mm 到 750mm
長度可達 70m
精度優於 ±20mm。
導向螺旋鑽掘工程技術規格⭐
| 項目 (Specification) | 技術能力與規格 (Capacity & Performance) |
| 適用管徑範圍 (Pipe Diameters) | 80mm 至 750mm |
| 最大施工長度 (Maximum Drive Length) | 可達 70 米 (Up to 70 meters) |
| 施工控制精度 (Installation Accuracy) | 優於 ±20mm (Better than +/- 20mm) |
| 導向與監控系統 (Guidance System) | 光學經緯儀攝影機即時監控 (Theodolite Camera Monitoring) |
| 適用管材種類 (Compatible Pipe Materials) | 黏土頂管 (Clay Pipes)、鋼套管 (Steel Casing)、HDPE管等 |
導向螺旋鑽掘應用範圍✅️
- 污水及雨水重力管道鋪設：高精度控制坡度，確保排水暢順。
- 自來水及供水管網更新：穿過繁忙道路下方進行無開挖給水管鋪設。
- 電力及電訊纜線套管（HDPE / 鋼管）：為光纖、高壓電纜提供地下保護管道。
- 穿越公路、鐵路及建築物地基：在不破壞地面結構的前提下進行跨越式管道穿越施工。
- 城鎮燃氣及能源管道施工：安全可靠的地下管線鋪設解決方案。
施工流程與技術步驟❗️

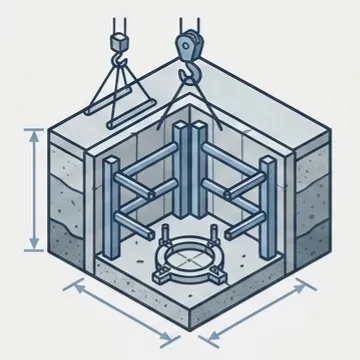

1.工作井準備
建造發射坑與接收坑，安裝推進後座牆（Thrust Wall）並校準機器。

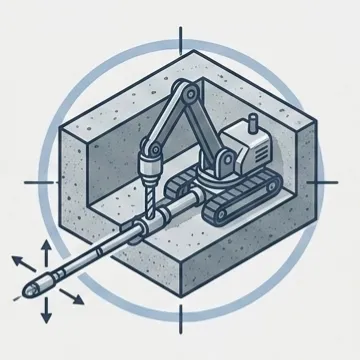

2.導向棒鑽進
利用經緯儀攝影機實時監控方向頭，將導向棒按預定角度推進至接收坑。
3.螺旋擴孔與鑽進
導向棒抵達後，進行螺旋鑽進擴孔，同時將泥土回排。

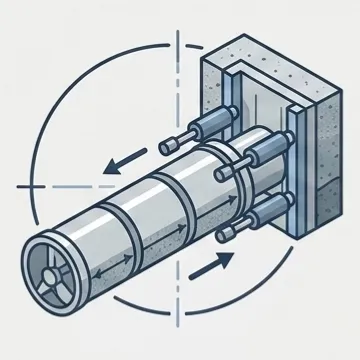

4.管道頂進
將黏土管或鋼管順次推進，完成管道鋪設並進行地盤整理。
導向螺旋鑽掘常見問題❓️
導向螺旋鑽掘（Guided Auger Boring）的施工精度如何保障
我們在發射坑內安裝光學經緯儀攝影機，實時將方向頭的標高與方向數據傳送至地面控制台。工程師可隨時微調導向棒推進角度，將施工誤差嚴格控制在 ±20mm 以內。
導向螺旋鑽掘適用於哪些管徑與距離？
合燊工程的導向螺旋鑽掘技術適用於管徑 80mm 至 750mm 的管道，單次最大推進距離可達 70 米
相比開挖式鋪管（Open Cut），導向螺旋鑽掘有何優勢？
傳統開挖需要封閉道路、挖掘大面積溝槽並處理大量廢土。導向螺旋鑽掘只需兩個小型工作井（發射坑與接收坑），施工期短、對交通干擾極小，且能大幅節省道路復原與廢料處理成本。
